产品详情
分享到:
巴氏合金焊丝
产品详情

产品用途:用于制造滑动轴承,密封,也可做为轴承,密封的修补材料使用。可适用喷涂,MIG,TIG,激光熔覆,等离子熔覆等工艺。

产品规格:

焊丝15kg/盘,粉5kg/袋。

焊丝丝径1.2mm,1.6mm,3.0mm。公差±0.01。

合金粉   颗粒

化学成分


牌号

成分(%)

Sn

Pb

Sb

Cu

Fe

As

Bi

Zn

Al

Cd

SnSb4Cu4

余量

0.002

4.0-5.0

4.0-5.0

0.06

0.05

0.08

0.005

0.005

0.05

SnSb8Cu4

余量

0.002

7.0-8.0

4.0-5.0

0.06

0.05

0.08

0.005

0.005

0.05

SnSb8Cu8

余量

0.002

7.5-8.5

7.5-8.5

0.08

0.05

0.08

0.005

0.005

0.05

SnSb11Cu6

余量

0.002

10.0-12.0

5.5-6.5

0.08

0.05

0.05

0.005

0.005

0.05

SnSb12Cu6Zn0.6

余量

0.002

11.0-13.0

5.5-6.5

0.08

0.05

0.05

0.60

0.005

0.05

SnSb12Pb10Cu4

余量

9.0-11.0

11.0-13.0

2.5-5.0

0.08

0.10

0.08

0.005

0.005

0.05


焊丝性能


牌号

硬度

屈服强度

抗拉强度

密度

熔点

SnSb4Cu4

14-18

≤30.3

≤88.6

7.34

223-260

SnSb8Cu4

16-26

≤42.0

≤102.7

7.39

241-268

SnSb8Cu8

20-32

≤45.5

≤121.3

7.46

240-278

SnSb11Cu6

18-32

≤51.7

≤132.6

7.88

240-279

SnSb12Cu6Zn0.6

18-32

≤51.7

≤132.6

7.90

245-284

SnSb12Pb10Cu4

18-32

≤51.7

≤129.3




合金粉末




牌号

成分(%)

Sn

Pb

Sb

Cu

Fe

As

Bi

Zn

Al

Cd

SnSb4Cu4

余量

0.002

4.0-5.0

4.0-5.0

0.06

0.05

0.08

0.005

0.005

0.05

SnSb8Cu4

余量

0.002

7.0-8.0

4.0-5.0

0.06

0.05

0.08

0.005

0.005

0.05

SnSb8Cu8

余量

0.002

7.5-8.5

7.5-8.5

0.08

0.05

0.08

0.005

0.005

0.05

SnSb11Cu6

余量

0.002

10.0-12.0

5.5-6.5

0.08

0.05

0.05

0.005

0.005

0.05

SnSb12Cu6Zn0.6

余量

0.002

11.0-13.0

5.5-6.5

0.08

0.05

0.05

0.60

0.005

0.05

SnSb12Pb10Cu4

余量

9.0-11.0

11.0-13.0

2.5-5.0

0.08

0.10

0.08

0.005

0.005

0.05

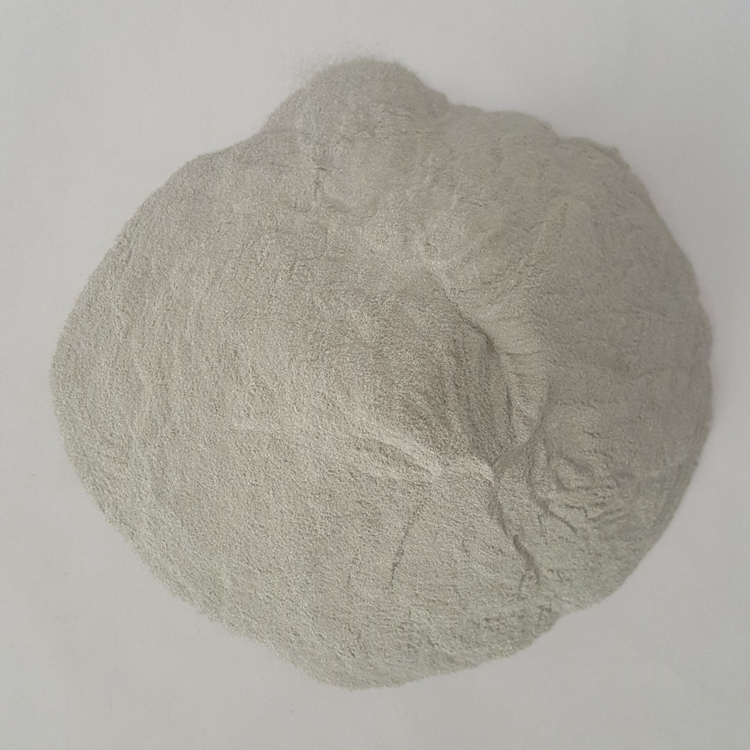

筛分和雾化连为一体,有效降低锡粉的氧化.合金粉末成分与焊丝一致。原料采用纯金属保证合金纯度;可控气氛高速离心雾化技术,保证球形度及粒度分布均匀;

颗粒尺寸:32-180µm

形状:球形

主要用于火焰喷涂,等离子喷涂,激光喷涂等。


新闻动态

————————

公司新闻

行业新闻



视频中心

————————

产品视频

相关视频

成功‍案例

————————


留言反馈

————————


联系我们

————————


©2019 苏州虎伏新材料科技有限公司版权所有   电话:0512-58909130   江苏省苏州市张家港市南丰镇兴园路
